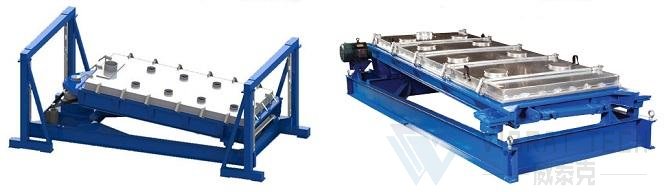

平面回轉篩產品概述

　　平面回轉篩分機是河南威泰克機械為了滿足大產量，高密度篩分的廠家而特殊設計的一種高效篩分機。是目前最有效的模擬人工篩分運動原理的篩分設備(篩分精度、效率、篩網壽命均是常規圓篩的5-10倍)，符合所有精細與超細范圍的粉末與微粒狀物料，特別適合難以處理的物料。
　　平面回轉篩可分為單層和多層，通過合理匹配篩網能達到一次同時篩選出多種不同規格的產品，且更換篩網工序簡單，設備操作方便，篩網利用率高，占地空間小，安裝使用方便，處理能力大，易用于流水線生產配套，無污染，噪音低，環保型篩分設備各個優點，并且低廉的價格為國內企業創造更多的價值。
　　平面回轉篩主要應用于糧食、食品、化工、制糖、陶粒、采礦、醫藥、冶金、建材、礦山、造紙等多種行業，是一種替代傳統篩分機的先進、高效篩選設備。

平面回轉篩用途及使用范圍

　　平面回轉篩做為一種新型的高標準篩分設備，可用于大型油脂廠原料及豆皮的篩選和分級，也可用于用于化工大顆粒尿素、飼料廠粉狀物料或顆粒飼料的篩選和分級，也可用于飼料廠原料的初清以及大、中型飼料廠二次粉碎后中間產品的分級。此外，還可廣泛用于糧食、重堿、大顆粒尿素、小顆粒尿素、陶粒、氧化鋯、還原鐵鈦粉、重晶石、食品與香料、化工、塑料、礦業、橡膠、木業及膠合板、醫藥、制糖、采礦、造紙等多種行業中原料及成品篩選、分級作業等。隨著市場循環經濟的發展，在廢舊塑料行業中的篩分和篩選日益增多，可針對破碎或是粉碎后的料進行粒度分級和篩選。

平面回轉篩工作原理

　　平面回轉篩主要是利用偏心機構使篩面做勻速往復回旋運動，物料與網面接觸時間長，網絲對粉體料產生切割，因而透篩幾率大，篩分產量超大，篩分精度高，篩分機對物料自身結構破壞性小。

　　傾角為4-9度的篩箱由驅動箱傳動，其運動軌跡在進料端為水平圓運動，在長度方向上逐漸變成橢圓運動，最后在出料端變成近似往復直線運動。

　　進料口集中喂入的物料，在篩體圓運動作用下，均勻地分布在整個篩面上，并產生自動分級。從而使料層下面粒度較小的物料迅速過篩，而上面粒度較大物料則向出料端運動。在移動過程中，由于沒有攪動和垂直跳動，因而其中較小的顆粒始終緊貼篩面，隨時可以過篩。

　　出料端、篩體的運動變?yōu)榻仆鶑?fù)直線運動，使篩理作用逐漸減弱，從而使大于篩孔尺寸的顆粒迅速向出料方向移動，直到排出機外，完成物料的整個篩分。篩分過程中，不斷跳動的彈性小球有效地防止物料阻塞篩孔，保證了篩的高效率，傳動箱的平衡塊使篩箱運動過程中前后方向上的慣性力得到平衡，從而保證了篩子運動的平穩性。

　　物料由進料口緩沖均勻流入 第一層篩面除去大顆粒,其余的物料穿過第一層篩面后,進入第二層篩面篩去不合格物料，最后經出料口流出。　　

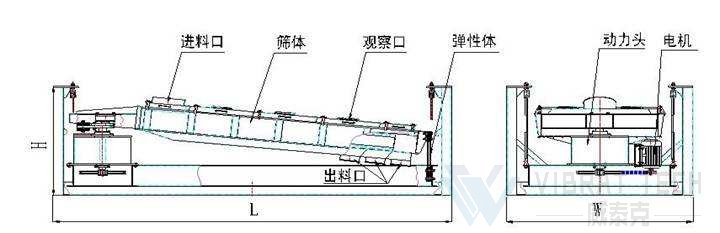

平面回轉篩結構示意圖

　　平面回旋篩主要是由篩箱，密封蓋，驅動裝置，支撐架以及減振裝置等組件構成。

　　篩箱：篩箱主要包括篩框，篩網，篩格，彈簧卡和彈跳球等組成，其中篩框和直線振動篩篩框差不多都可以分為木質網架和不銹鋼網架兩種，根據物料的篩分情況可以在網架內放置彈跳球。

　　密封蓋：密封蓋一般為鋼質結構一方面對篩箱起到密封作用，另一方面對篩框起到壓緊作用，在密封蓋上可以開四個觀察窗，用來隨時觀察物料的運行狀況。

　　驅動裝置：包括驅動器，電動機，鎖緊套，萬向軸，鎖緊螺母，止動墊圈和錐套等組件組成。錐套固定在篩框上，驅動器的驅動軸設置在錐套內并通過鎖緊套來連接固定其位置。

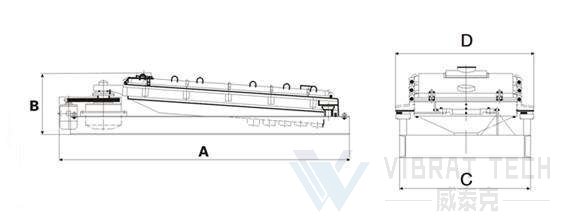

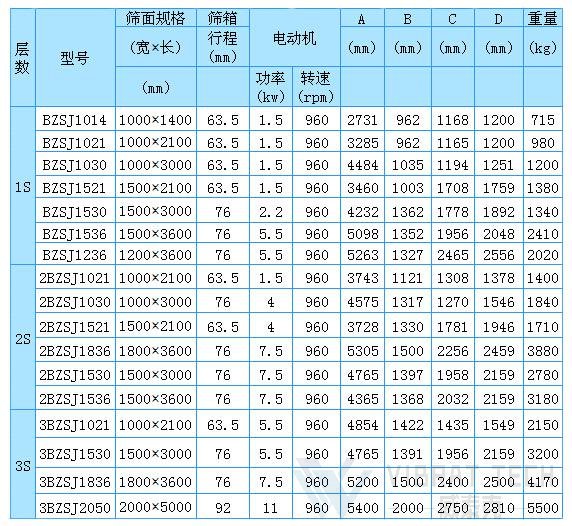

平面回轉篩技術規格參數

平面回轉篩的特點

　　1.該平面回轉篩有分全封閉結構和敞開式結構。

　　全封閉結構具有對篩分精細粉末中，粉塵不飛揚，采用偏重平衡，使篩機振動小、噪音低，符合環保要求。

　　敞開式結構適合顆粒度較大物料的篩分和篩選，對于投料方面能夠有效的目測和掌控。

　　2.該篩具有組合圓周、橢圓、直線三種運動軌跡，篩分效果好，不破壞物料的原有結構，適合多種物料的篩分和篩選。

　　3.配備有效的篩板安裝系統，清潔方便，使篩板利用率高、壽命長，換篩板結構操作簡便。

　　4加強型萬向基座，保證設備運轉更平衡，亦可根據實際場地采用吊掛式結構滿足客戶需求。

　　5.該平面回轉篩可以達到四層的有效篩分，出料口可以按照客戶需求出料。

平面回轉篩使用行業

　　食品，化工，礦物，塑料，回收，其它。典型應用：糧食篩分，尿素篩分，復合肥篩分，磷酸二銨篩分，硅合金篩分，陶粒篩分，純堿篩分，芒硝篩分，石墨篩分，PVC成品粉末篩分，活性炭篩分，石油焦篩分，碳化硅篩分，磨料篩分，焊劑篩分，木片篩分，煙草篩分，茶葉篩分等。
